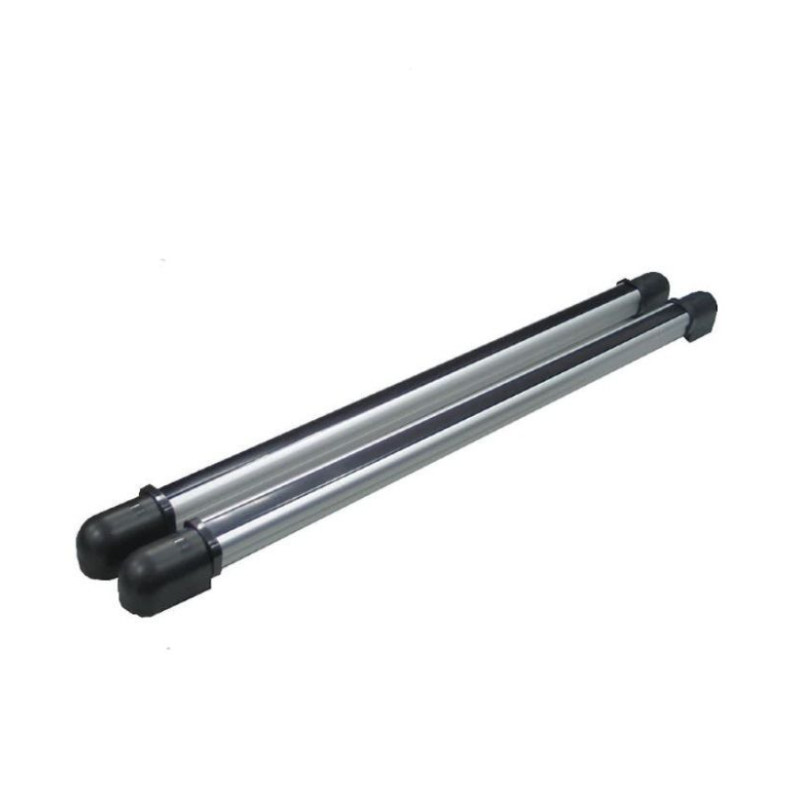

Активний інфрачервоний 4-променевий бар'єр LBW-30-4.
ПРИЗНАЧЕННЯ:
Призначений для виявлення порушника як у приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами та захисту периметрів.
ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРУ LBW-30-4:
Бар'єр складається з двох частин: передавача (TRANSMITTER) та приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що їх приймають. Якщо хоча б два інфрачервоні промені перекриваються стороннім предметом або істотою, бар'єр переходить у режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Тип датчика: дротовий
- Кількість інфрачервоних променів: 4
- Довжина ІЧ-променя: 30m
- Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
- Вертикальний кут налаштування променя: нерегульований
- Швидкість відгуку: 40msec
- Тампер: NC
- Виходи реле: NC/CO/COM (30V/1A)
- Живлення: DC 11-18V
- Споживання: 90mA max
- Ступінь захисту: IP65
- Діапазон температур: -25°C...+55°C
- Розміри: висота 76cm
ВСТАНОВЛЕННЯ ІЧ-БАР'ЄРУ:
- Виберіть потрібне місце для встановлення бар'єру.
- Переконайтеся, що передавальна частина знаходиться навпроти приймальні, і що діоди приймача та передавача розташовані на одному рівні. Коли діоди на одному рівні при включеному живленні ІЧ-бар'єр знаходиться в режимі «ОХОРОНА». Якщо діоди не розташовані навпроти один одного, бар'єр перейде в режим «ТРИВОГА».
- Переконавшись, що приймач та передавач спрямовані правильно, закріпіть обидві частини бар'єру за допомогою шурупів та кріпильних елементів.
КОМПЛЕКТАЦІЯ LBW-30-4:
- ІЧ-бар'єр, що складається з передавача та приймача
- комплект кріпильних елементів
- інструкція
*Фото, характеристики та комплектація товару можуть відрізнятися від оригіналу та змінюватися виробником без попередження. Уточнюйте у менеджерів.
