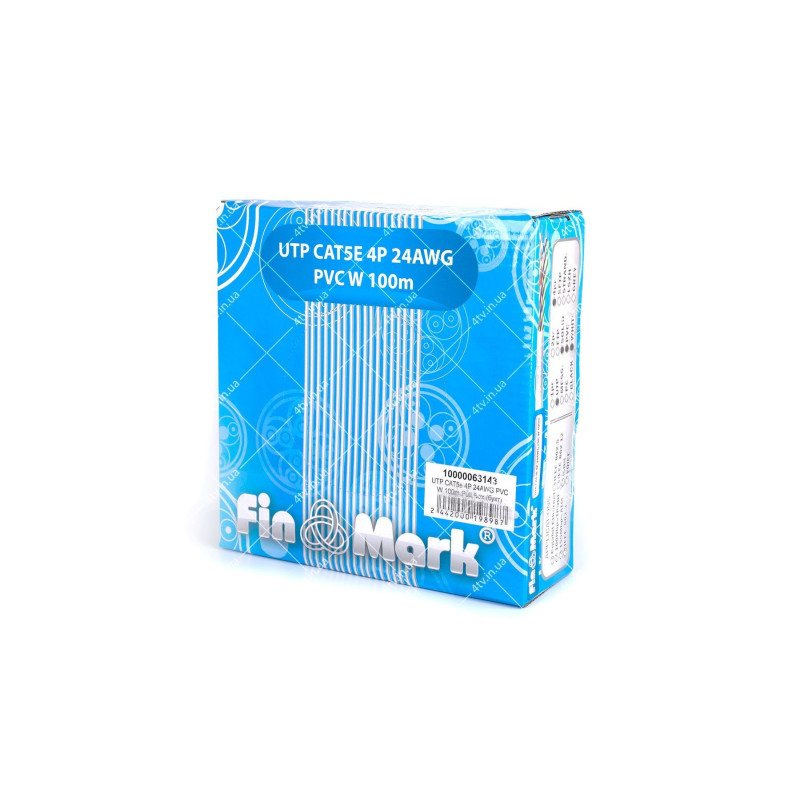

Мідна кручена пара в бухтах по 100 метрів. Віта пара використовується в телекомунікаціях і в комп'ютерних мережах як фізичне середовище передачі сигналу в багатьох технологіях, таких як Ethernet, Відеоспостереження для стаціонарного прокладання всередині будівель, станцій, споруд, апаратури.
Основні електричні характеристики:
- Імпеданс (100±15) Ом
- Опір постійного струму 94 Ом/км
- максимальна, мінімальна та середня температури експлуатації;
- Швидкість розповсюдження 0,68×с
Механічні характеристики:
- Кабель складається з 4-х пар провідників звитих між собою.
- Матеріал провідника: мідний дріт діаметром 0.51 мм (24 AWG)
- Ізоляція провідника PVC, діаметр провідника в ізоляції 0.9 мм
Температурний діапазон:
- інсталяції -10 °C … +60 °C
- робітник -30 °C … +60 °C
Мінімальний радіус вигину:
під час монтажу (динамічний) ≥ 8 x діаметрів кабелю
після монтажу (постійний) ≥ 4 x діаметрів кабелю
Зусилля, що розтягують ≤ 85 Н
Швидкість даних до 1000 Мбіт/сек. при використанні 4 пар. Кабель підключається до мережевих пристроїв за допомогою роз'єму 8Р8С (який помилково називають RJ45).
Кожна окремо взята кручена пара, що входить до складу кабелю, призначеного для передачі даних, повинна мати хвильовий опір 100±15 Ом, інакше форма електричного сигналу буде спотворена і передача даних стане неможливою. Причиною проблем із передачею даних може бути не тільки неякісний кабель, але також наявність «скруток» у кабелі та використання розеток нижчої категорії, ніж кабель.
Обжимається даний кабель роз'єм 8P8C спеціальним інструментом HT-N568 (UA-3086) або HT-2008AR (UA-3088)
