Самонесуча екранована кручена пара UTP +M 0.50 CCA 4PR INFOCORD категорії 5, складається з чотирьох пар провідників діаметром 0.50мм з обмідненого алюмінію в поліетиленовій оболонці чорного кольору з дротом. Кабель UTP +M 0.50 CCA 4PR INFOCORD призначений для створення повітряних ліній ("повітрях") - для підвісу між опорами та будинками, усередині неопалюваних горищ і слаботкових шахт. Роль силового несучого елемента виконує сталевий дріт діаметром 1.2мм, спеціально вмонтований у конструкцію кабелю. Наявність дроту та поліетиленова ізоляція кабелю накладають обмеження на можливість вигину кабелю – рекомендований мінімальний радіус вигину не менше 8-10 діаметрів кабелю. Кабель призначений для експлуатації на частотах до 100 МГц у місцях з підвищеним електромагнітним тлом для захисту від паразитних випромінювань та перешкод.
Характеристики кабелю:
- Матеріал струмопровідного провідника – алюмінієвий,
- Діаметр струмопровідного провідника – 0.50±0.005мм,
- Діаметр провідника в ізоляції – 0.9±0.02мм,
- Зовнішній діаметр кабелю 5.2±0.2мм,
- Відповідає вимогам ANSI/TIA/EIA-568-B.2-2001, ISO/IEC 11801:2002,
- Хвильовий опір на частотах до 100 МГц - 100±7 Ом,
- Мінімальний радіус вигину - 10 діаметрів кабелю,
- Довжина ліній, що рекомендується, "мережева карта - свитч" при експлуатації на швидкості 100Мбіт - до 100 метрів.
- Розміри з коробкою: 30x30x26см
- Вага: 11кг

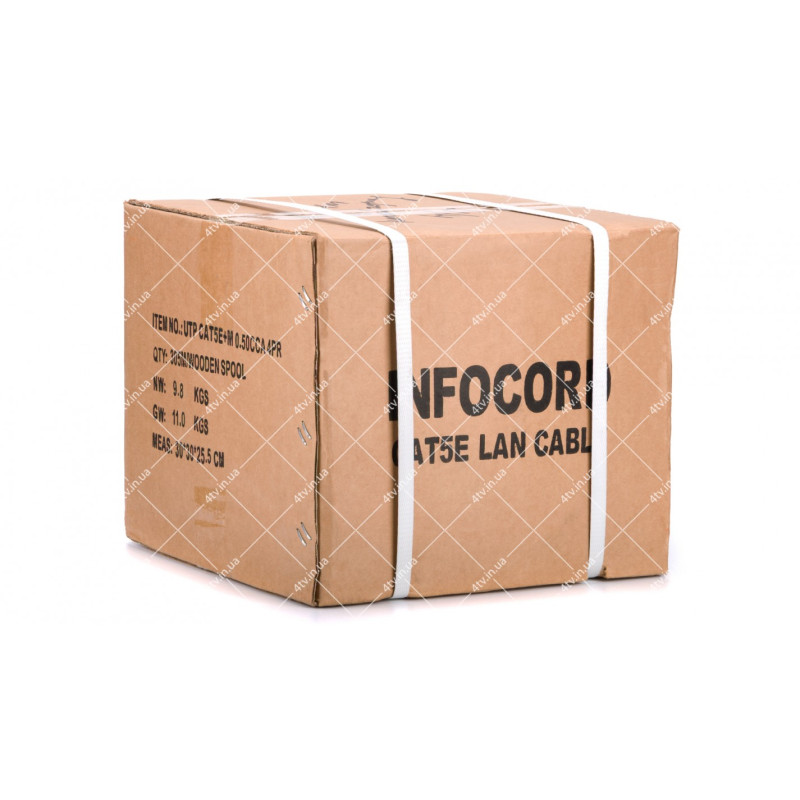

Маркування довжини кабелю – за метри. Кабель поставляється у бухтах по 305 метрів на дерев'яному барабані. Для зручності транспортування та зберігання барабан із кабелем упакований у картонну скриньку.
Кабель підключається до мережевих пристроїв за допомогою роз'єму 8Р8С (який помилково називають RJ45).
Швидкість даних до 1000 Мбіт/сек. при використанні 4 пар.
Кожна окремо взята кручена пара, що входить до складу кабелю, призначеного для передачі даних, повинна мати хвильовий опір 100±15 Ом, інакше форма електричного сигналу буде спотворена і передача даних стане неможливою. Причиною проблем із передачею даних може бути не тільки неякісний кабель, але також наявність «скруток» у кабелі та використання розеток нижчої категорії, ніж кабель.
Обжимається даний кабель роз'єм 8P8C спеціальним інструментом HT-N568 (UA-3086) або HT-2008AR (UA-3088)
