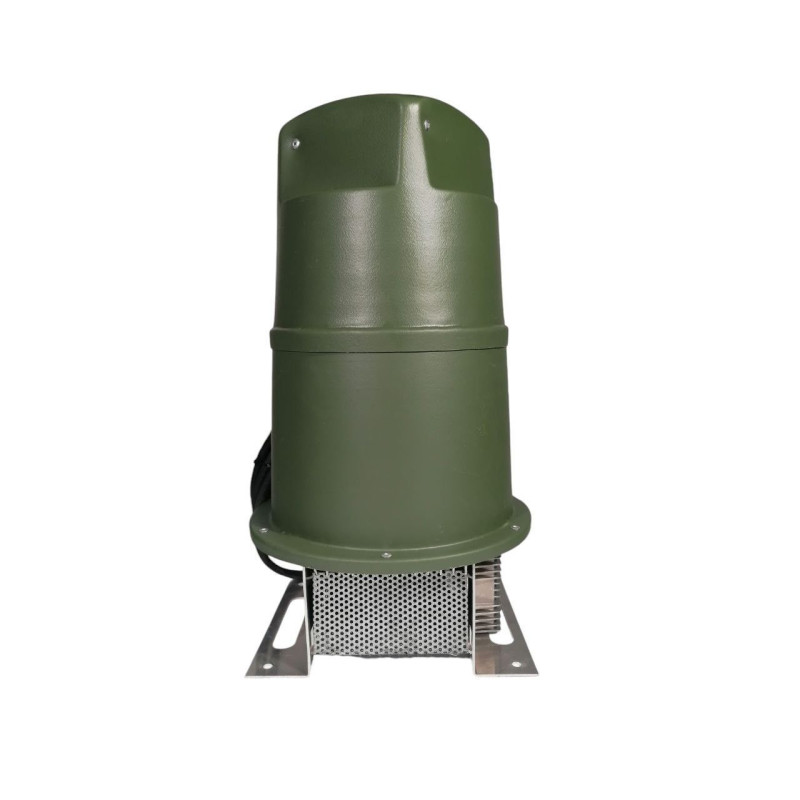

МОДУЛЬНА СИСТЕМА РЕБ ПРОТИ БПЛА ВЛАСНА РОЗРОБКА БЛАГОДІНОГО ФОНДУ ПІВДЕННА ГАРДА.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Тип: модульний
- Поляризація: кругова
- РН кругова
- Матеріал: алюміній, сталь, АБС пластик, мідь
- Розміри ШхВхГ-295х295х244 мм
- Вес 1800 гр
- Частоти роботи за замовленням про: 720-850Мгц 850-1020Мгц 415-485Мгц
- Потужність джамеру 50 (за замовленням 100Вт)
- Напруга живлення 12В (12-24) +Захист від зміни полярності Живлення зовнішнє Управління за допомогою пульта моніторингу Клас захисту IP-66
ІНСТРУКЦІЯ ВИКОРИСТАННЯ
- Підготуйте джерело живлення для підключення ребу. Напруга живлення Комплексу "Шолом R2D2" від 10 до 158.
- Підключіть кабель живлення до джерела живлення пульту зберігаючи полярність
- (Червоний плюс, чорний мінус). Підключіть роз'єм до входу пульта з відповідним маркуванням. Перевірте, щоб вимикачі були в положенні «викл».
- Підключіть кабель живлення модульного ребу (Антені) до пульта в будь-який роз'єм №1-3. 3 Підключіть інший кінець кабелю до ребу(антени), на розємі антени є лизка, прокручуючи розем вставте його до упору і затягніть гайкою для запобігання самовільного розкручування. Повторіть це з іншими антенами (Ребами)
- Візьміть пульт управління та ввімкніть по черзі всі потрібні канали. На екрані пульту ви побачите напругу аккумулятора, струм живлення та потужність у ватах споживання всього комплексу. Аналізуйте ці дані, якщо побачите змінну в сможиванні перевірте справність комплексу.
- Завжди перевіряйте справність кулера, тримайте приплив повітря доступним, запобігайте попаданню сторонніх предметів через захисну сітку. Вентилятор працює за термодатчиком. Вмикається частіше коли навколишня температура зростає, при температурі навколишнього повітря <10°С може взагалі не викатися. Якщо радіатор гарячий вище 45°С, а вентилятор не включається, вимкніть живлення та замініть Вентилятор. Вентилятор розхідний матеріал. Намагайтеся мати запасной у ЗІП.
- Якщо антена (Реб) монтується на даху автомобіля, забезпечте йому захист від пошкодження гілками тощо.
- Корпус антен герметичний: забезпечує захист від пошкодження, вітру, дощу та снігу.
- При установці антени (ребу) запобігайте встановленню у віднсній близькості 0,3-1м до металевих та екрануючих деталей тощо. Якщо маскуєте то використовуйте матеріали які не пропускають струм. Не використовуйте мокрі тканини тощо. Не ставте Реб за металевою сіткою.
- Розставляйте антени не ближче ніж 30см одна від одної для запобігання екранування.
РЕБ "Шолом" частота 415-485 МГц:
- Пиловологостійкий
- Активне та пасивне охолодження
Виробник: Україна.
