РЕБ R2D2 Шолом 400-550 МГц

МОДУЛЬНА СИСТЕМА РЕБ ПРОТИ БПЛА ВЛАСНА РОЗРОБКА БЛАГОДІНОГО ФОНДУ ПІВДЕННА ГАРДА.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Тип: модульний
• Поляризація: кругова
• ДН кругова
• Матеріал: алюміній, сталь, АБС пластик, мідь
• Розміри ШхВхГ-295х295х244 мм
• Вага 1800 гр
• Частоти роботи по замовленню обо: 720-850Мгц 850-1020Мгц 415-485Мгц
• Потужність джамера 50 (по замовленню 100Вт)
• Напруга живлення 12В (12-24) +Захист від зміни полярності Живлення зовнішнє Управління за допомогою пульта моніторингу Клас захисту IP-66 (Використання в сніг та дощі

ІНСТРУКЦІЯ ВИКОРИСТАННЯ

1. Підготуйте джерело живлення для підключення ребу. Напруга живлення Комплексу «Шолом R2D2» від 10 до 158.
2. Підключіть кабель живлення пульту до джерела живлення зберігаючи полярність
3. (червоний плюс, чорний мінус). Підключіть розєм до входу пульту з відповідним маркуванням. Перевірте щоб вимикачі були в положені «викл».
4. Підключіть кабель живлення модульного ребу (Антени) до пульту в будь який розєм №1-3. 3 Підключть інший кінець кабелю до ребу(антени), на розємі антени є лизка, прокручуючи розєм вставте його до упору і затягніть гайкою для запобігання самовільного розкручування. Повторіть це з іншими антенами (Ребами)
5. Візьміть пульт управління і ввімкніть по черзі всі потрібні канали. На екрані пульту ви побачите напругу акумулятора, струм живлення, та потужність в ватах споживання всього комплексу. Аналізуйте ці данні, якщо побачите змінну в сможиванні перевірте справність комплексу.
6. Завжди перевіряйте справність кулера, тримайте приплив повітря доступним, запобігайте попаданню стороннх предметів через захисну сітку. Вентилятор працює по термодатчику. Вмикається частіше коли навколишня температура зростає, при температурі навколишнього повітря <10°С може взагалі не викатися. Якщо радіатор гарячий вище 45°С, а вентилятор не вмикаэться выдключіть живлення та замініть Вентилятор. Вентилятор розхідний матеріал. Старайтеся мати запасний в ЗІП.

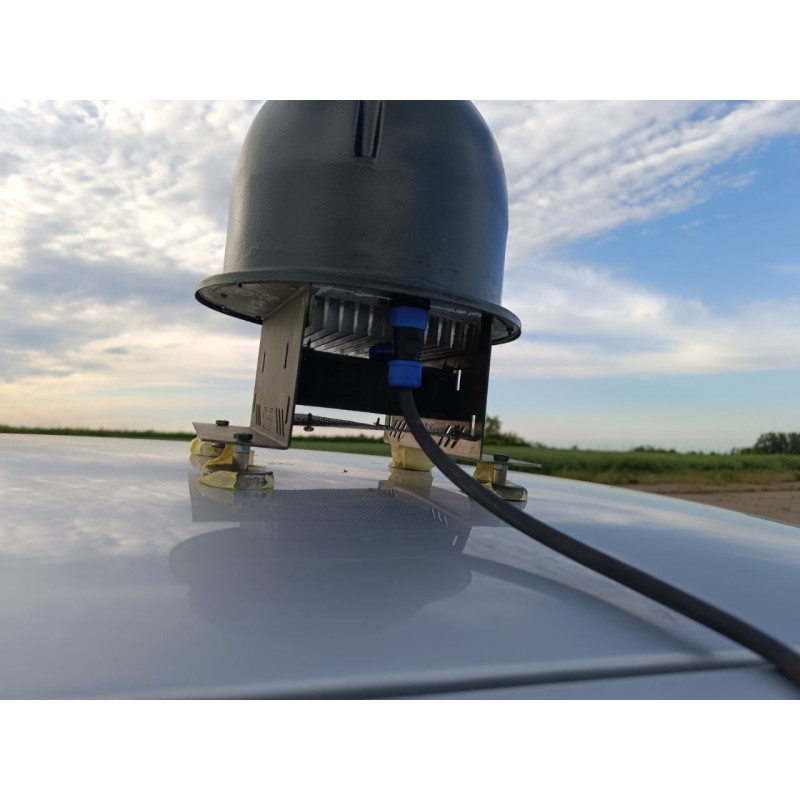

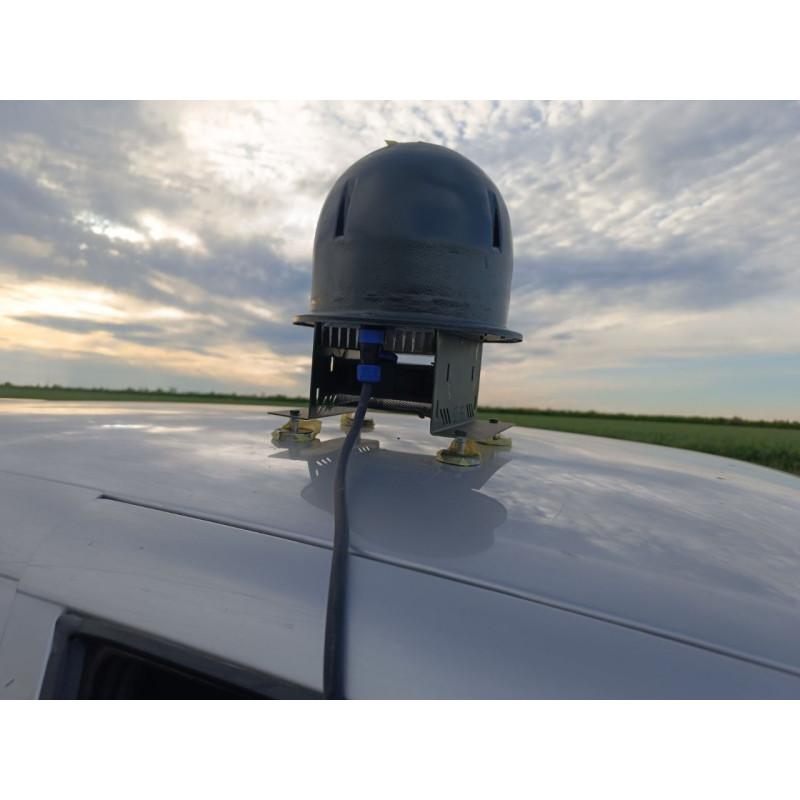

7. Якщо антена (Реб) монтується на кришу автомобіля, забезпечте йому захист від пошкодження гілками, тощо.
8. Корпус антени герметичний: забезпечує захист від пошкодження, вітру, дощу та снігу.
9. При установці антени (ребу) запобігайте встановленню в віднсній близкості 0,3-1м до металевих та екрануючих деталей, тощо. Якщо маскуєте то використовуйте матеріали які не пропускають струм. Не використовуйте мокрі тканини тощо. Не ставте Реб за металевою сіткою.
10. Розставляйте антени не ближче ніж 30см одна від одної для запобігання екранування.

РЕБ "Шолом" частота 400-550 МГц:

• Пиловологостійкий
• Активне та пасивне охолодження
• Потужність модуля 50-100 Ватт
• Живлення: 12-24 Вольт
• Вага 2 кг.

Виробник: Україна.
