Витая пара - один из компонентов современных структурированных кабельных систем. Используется в телекоммуникационных и компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и легкости в монтаже, является самым распространенным решением для построения проводных (кабельных) локальных сетей.
- 4-х парный кабель категории 5E со стальной проволокой
- UTP – тип кабеля: неэкранированная витая пара
- Solid – проводник представляет собой монолитную жилу
- 4×2×0,50 мм – четыре пары проводников, толщиной 0,50 мм
- ВС – материал проводников: медь
- диаметр проводника с оболочкой: 0,98 ± 0,02 мм
- внешний диаметр кабеля: 5,3 ± 0,2 мм
- диаметр подвесной проволоки: 0,9 мм
- по всей длине кабеля проходить неизолированный дренажный провод, который объединяет экран в случае деления на секции при сильном изгибе или растяжении кабеля
- PЕ Jacket – оболочка кабеля изготовлена из полиэтилена
- предназначен для внешнего использования
- сопротивление постоянному току (на 100 м кабеля): 32 Ом
- максимальный линк на скорости 100Мбит/с: 100 м
- рабочая температура: -40 °С … + 60 °С
- температура монтажа: -10 °С … + 50 °С
- минимальный радиус изгиба:
во время монтажа (динамический) ≥ 8 диаметров кабеля
после монтажа (стационарный) ≥ 4 диаметров кабеля
- усилие на растяжение ≤ 85 Н

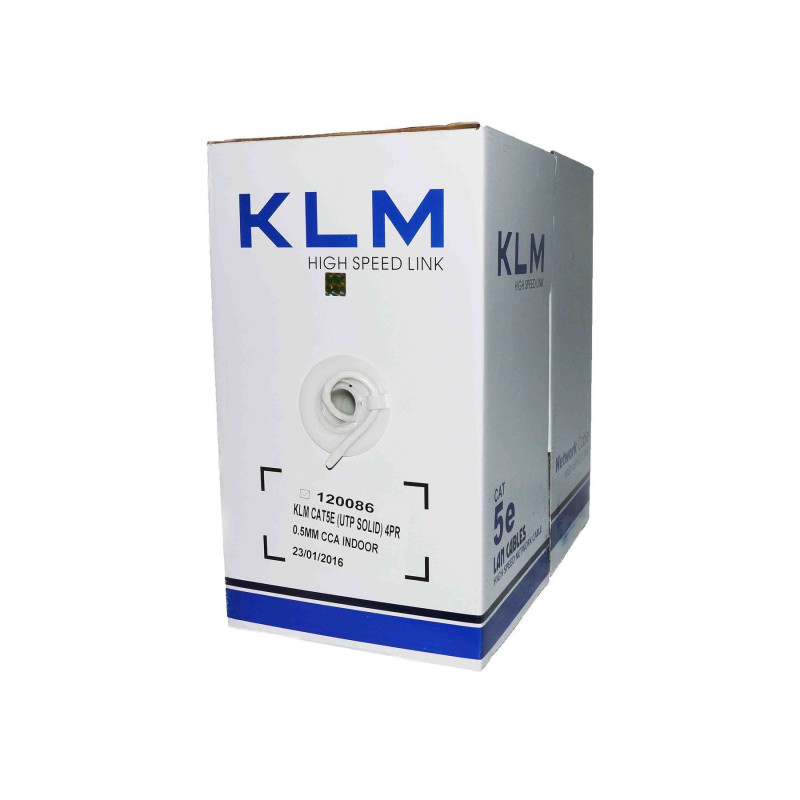

- поставляется в бухтах 305 м
Кабель подключается к сетевым устройствам при помощи разъёма 8Р8С (который ошибочно называют RJ45).
Скорость передач данных до 1000 Мбит/сек. при использовании 4 пар.
Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.
Обжимается данный кабель разъём 8P8C специальным инструментом HT-N568 (UA-3086) или HT-2008AR (UA-3088)
