Вита пара використовується в телекомунікаціях і в комп'ютерних мережах як фізичне середовище передачі сигналу в багатьох технологіях, таких як Ethernet, Відеоспостереження для стаціонарного прокладання між будівлями, станціями, спорудами, апаратурою.
Основні електричні характеристики:
- Імпеданс (100±15) Ом
- Опір постійного струму 94 Ом/км
- максимальна, мінімальна та середня температури експлуатації;
- Швидкість розповсюдження 0,68×с
Механічні характеристики:

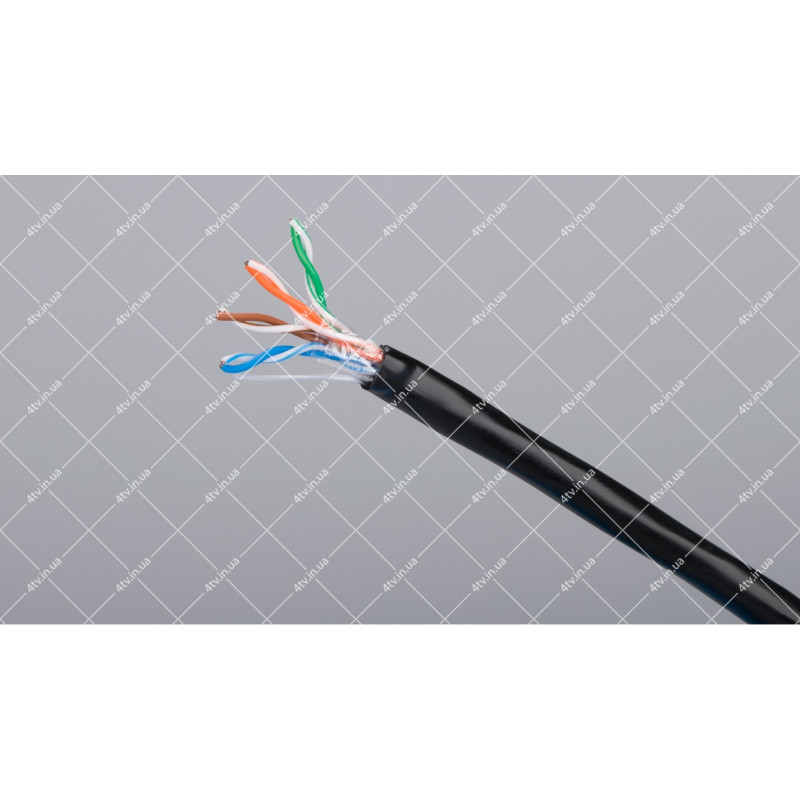

- Кабель складається з 4-х пар провідників звитих між собою.
- Матеріал провідника: мідний дріт діаметром 0.51 мм (24 AWG)
- Ізоляція провідника поліетилен, діаметр провідника в ізоляції 0.9 мм
Температурний діапазон:
- інсталяції -10 °C … +60 °C
- робітник -30 °C … +60 °C
Мінімальний радіус вигину:
під час монтажу (динамічний) ≥ 8 x діаметрів кабелю
після монтажу (постійний) ≥ 4 x діаметрів кабелю
Зусилля, що розтягують ≤ 85 Н

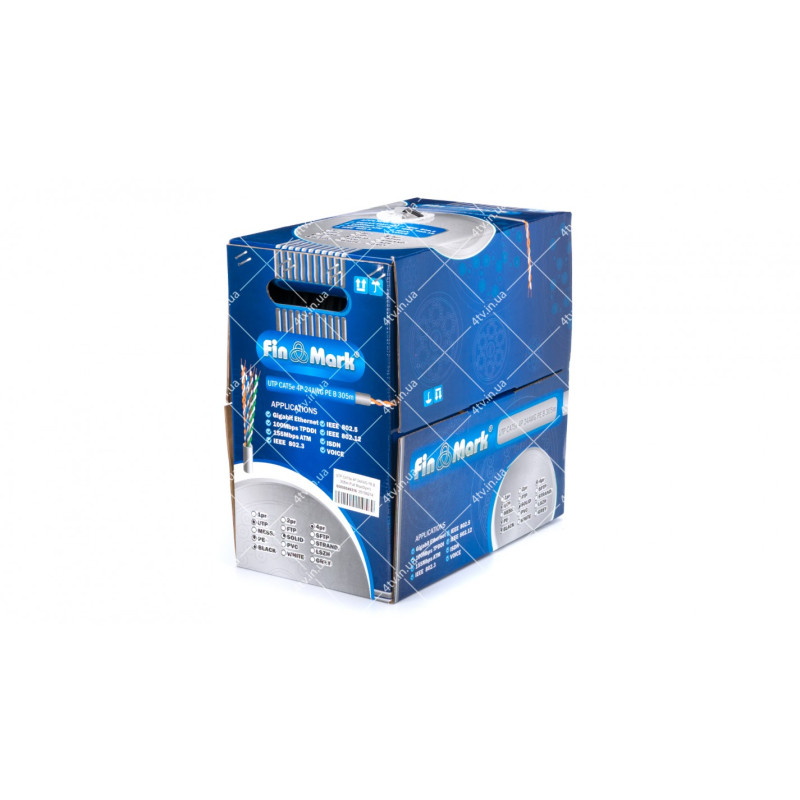

Вага брутто 19,68 кг
Маса нетто 13,68 кг
Габаритні розміри ШхВхД 310x310x300 мм
Кабель підключається до мережевих пристроїв за допомогою роз'єму 8Р8С (який помилково називають RJ45).
Швидкість даних до 1000 Мбіт/сек. при використанні 4 пар.
Кожна окремо взята кручена пара, що входить до складу кабелю, призначеного для передачі даних, повинна мати хвильовий опір 100±15 Ом, інакше форма електричного сигналу буде спотворена і передача даних стане неможливою. Причиною проблем із передачею даних може бути не тільки неякісний кабель, але також наявність «скруток» у кабелі та використання розеток нижчої категорії, ніж кабель.
Обжимається даний кабель роз'єм 8P8C спеціальним інструментом HT-N568 (UA-3086) або HT-2008AR (UA-3088)
