4-парний UTP кабель категорії 5е DCG призначений для застосування в локальних мережах передачі даних: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN , Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с.
Параметри кабелю відповідають вимогам стандартів:
- ISO/IEC 11801
- ANSI/TIA/EIA-568-B.2
- EN50173
- YD/T1019
Умови експлуатації:
Кабель призначений для стаціонарного прокладання усередині будівель, станцій, споруд, апаратури. Особливістю даного типу кабелю є застосування плакованих міддю алюмінієвих провідників, що суттєво зменшує вартість кабелю. Завдяки стандартним розмірам провідників та контролю якості мідного покриття під час виробництва такий кабель можна застосовувати практично без обмежень. При монтажі та експлуатації кабелю із ССА жилами слід уникати надмірних механічних навантажень на кабель, оскільки ССА провідники поступаються за міцністю цільномідним.
Конструкція:

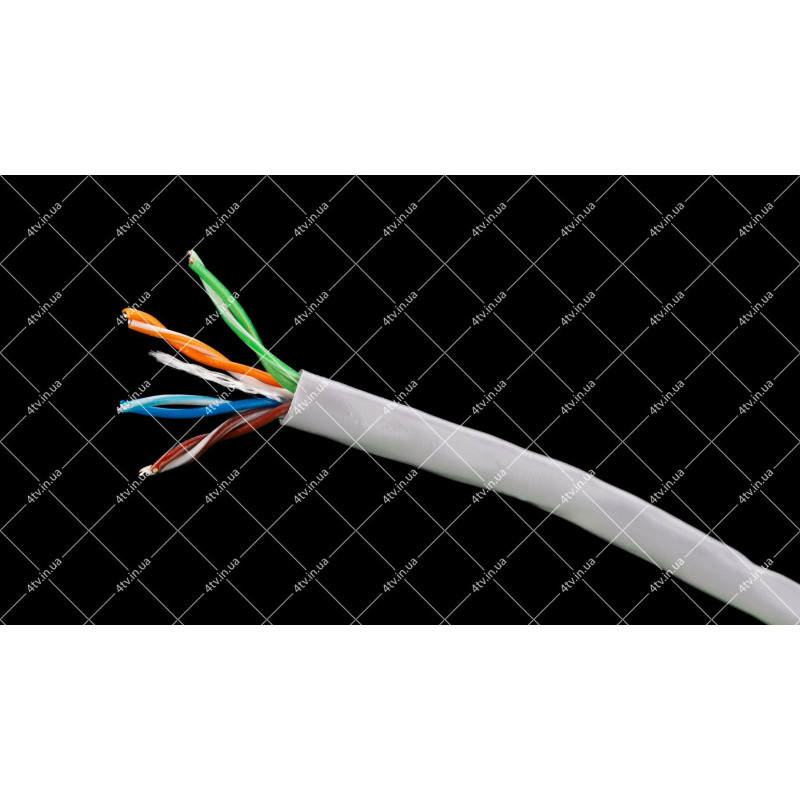

Кабель складається з 4-х пар провідників звитих між собою. Провідники – ССА дріт 24 AWG. Ізоляція провідників – поліетилен. Зовнішня оболонка кабелю виконана із полівінілхлоридного пластикату (PVC). Колір оболонки – сірий.
У кабелі застосовано загальноприйняту колірну ідентифікацію провідників:
- пара 1: біло-синя/синя
- пара 2: біло-жовтогаряча / помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
Упаковка:

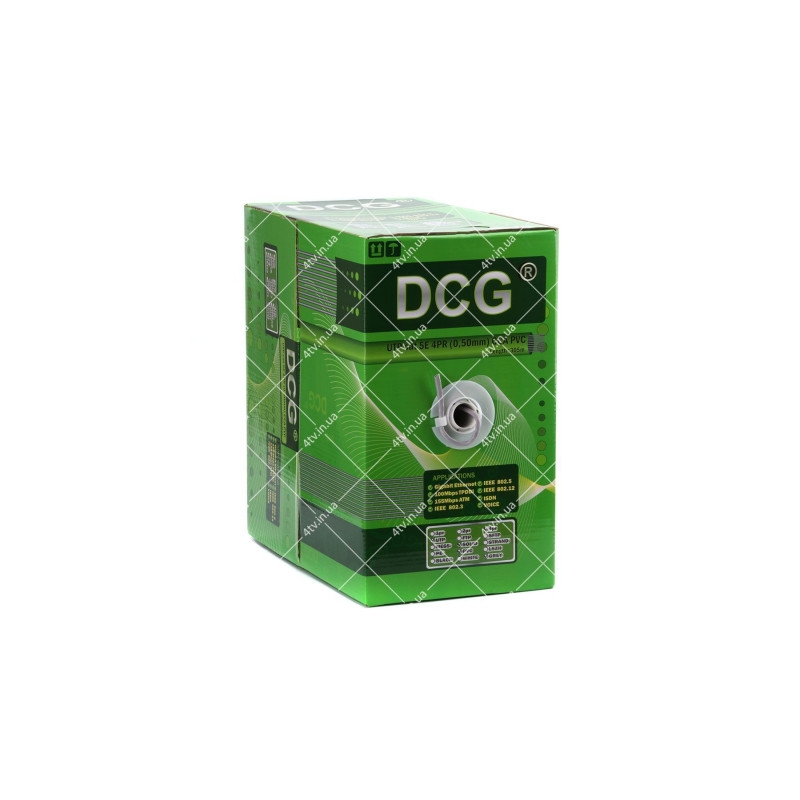

Кабель упакований у картонні коробки за принципом Reelex (Pull Box), що дозволяє вільно витягувати кінець кабелю. Довжина кабелю у коробці 1000 футів (305 м).
Основні електричні характеристики:
|
Імпеданс, Ом |
(100±15) |
|
Опір провідника по постійному струму, Ом/км |
245 |
|
Швидкість розповсюдження |
0,68×с |
Частотнозалежні параметри:
|
Частота, МГц |
Згасання, дБ/100м |
NEXT, дБ |
PS-NEXT, дБ |
ELFEXT, дБ |
PS-ELFEXT, дБ (100м) |
RL, дБ |
|
1 |
2,0 |
65,3 |
62,3 |
63,8 |
60,8 |
20 |
|
4 |
4,1 |
56,3 |
53,3 |
51,7 |
48,7 |
23 |
|
8 |
5,8 |
51,8 |
48,8 |
45,7 |
42,7 |
25 |
|
10 |
6,5 |
50,3 |
47,3 |
43,8 |
40,8 |
25 |
|
16 |
8,2 |
47,3 |
44,3 |
39,7 |
36,7 |
25 |
|
20 |
9,3 |
45,8 |
42,8 |
37,7 |
34,7 |
25 |
|
25 |
10,4 |
44,3 |
41,3 |
35,8 |
32,8 |
24 |
|
31,25 |
11,7 |
42,9 |
39,9 |
33,9 |
30,9 |
24 |
|
62,5 |
17,0 |
38,4 |
35,4 |
27,8 |
24,8 |
22 |
|
100 |
22,0 |
35,3 |
32,3 |
23,8 |
20,8 |
20 |
Механічні характеристики:
|
Зовнішній діаметр кабелю, мм |
5,2 |
|
|
Матеріал провідника |
алюмінієвий дріт плакований міддю діаметром 0.50 мм |
|
|
Ізоляція провідника поліетилен, діаметр провідника в ізоляції, мм |
0,9 |
|
|
Температурний діапазон |
інсталяції, °C |
-10...+60 |
|
робітник, °C |
-30...+60 |
|
|
Мінімальний радіус вигину |
під час монтажу (динамічний) |
≥ 8 x діаметрів кабелю |
|
після монтажу (постійний) |
≥ 4 x діаметрів кабелю |
|
|
Зусилля, що розтягують, H |
≤ 75 |
|
|
маса, кг |
Брутто |
14,36 |
|
Нетто |
13,56 |
|
|
Габаритні розміри ШхВхД, мм |
410х358х365 |
|
Кабель підключається до мережевих пристроїв за допомогою роз'єму 8Р8С (який помилково називають RJ45).
Швидкість даних до 1000 Мбіт/сек. при використанні 4 пар.
Кожна окремо взята кручена пара, що входить до складу кабелю, призначеного для передачі даних, повинна мати хвильовий опір 100±15 Ом, інакше форма електричного сигналу буде спотворена і передача даних стане неможливою. Причиною проблем із передачею даних може бути не тільки неякісний кабель, але також наявність «скруток» у кабелі та використання розеток нижчої категорії, ніж кабель.
Обжимається даний кабель роз'єм 8P8C спеціальним інструментом HT-N568 (UA-3086) або HT-2008AR (UA-3088)
