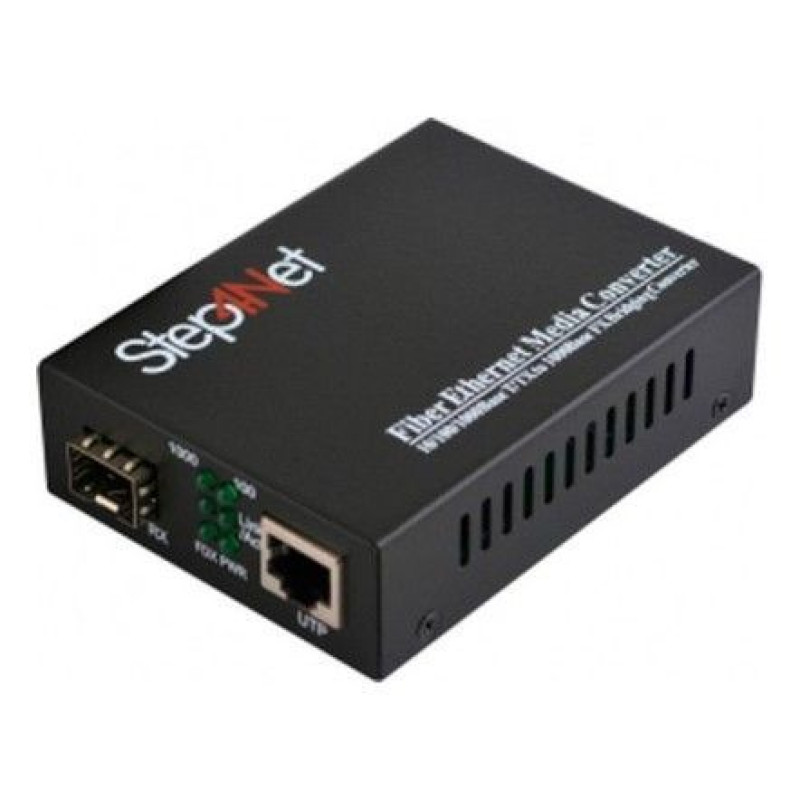

Step4Net MC-SFP1000-FE/GE-LFP без SFP-модуля медіаконвертор

Step4Net MC-SFP1000-FE/GE-LFP — компактний некерований медіаконвертор для з’єднання мідного Ethernet-сегмента з волоконно-оптичною лінією через змінний SFP-трансивер. Пристрій оснащений одним портом RJ‑45 і одним слотом SFP, підтримує роботу на швидкостях Fast Ethernet та Gigabit Ethernet і підходить для корпоративних мереж, систем відеоспостереження, операторських вузлів, зв’язку між будівлями та підключення віддаленого мережевого обладнання. Модель постачається без SFP-модуля, тому тип волокна, оптичний роз’єм, довжина хвилі та дальність визначаються окремо придбаним трансивером.

Змінний SFP-слот робить медіаконвертор універсальнішим за моделі з вбудованою оптикою. До нього можна підібрати багатомодовий або одномодовий модуль, двоволоконний або WDM/BiDi-трансивер, а також потрібний роз’єм SC чи LC. Підтримуються типові довжини хвиль 850, 1310, 1490 та 1550 нм. Залежно від установленого модуля дальність може становити від 550 метрів у багатомодовій мережі до 120 кілометрів в одномодовій. Для гігабітних SFP максимальна заявлена дальність становить до 80 км, а для модулів 100BASE-FX — до 120 км.

Мідний порт підтримує Ethernet 10/100/1000 Мбіт/с, автоматичне узгодження та Auto MDI/MDI-X. Завдяки цьому конвертор самостійно визначає параметри підключення й тип кабелю, спрощуючи введення обладнання в експлуатацію. Основні режими перетворення працюють на швидкостях 100 або 1000 Мбіт/с. Оптичний інтерфейс підтримує повнодуплексне передавання, а мідний — повний і напівдуплексний режими. Для стабільної гігабітної роботи рекомендовано використовувати якісну кручену пару Cat 5e або Cat 6.

Функція LFP — Link Fault Pass-through — дозволяє контролювати цілісність усієї лінії, а не тільки локального кабельного з’єднання. Якщо пропадає сигнал на оптичному або мідному інтерфейсі, конвертор передає інформацію про втрату зв’язку на протилежний порт. Керований комутатор, маршрутизатор або система моніторингу може коректно визначити аварію, перебудувати маршрут через STP чи повідомити адміністратора. Це особливо важливо для відеоспостереження та критичних мереж, де неочевидний обрив оптики може тривалий час залишатися непоміченим.

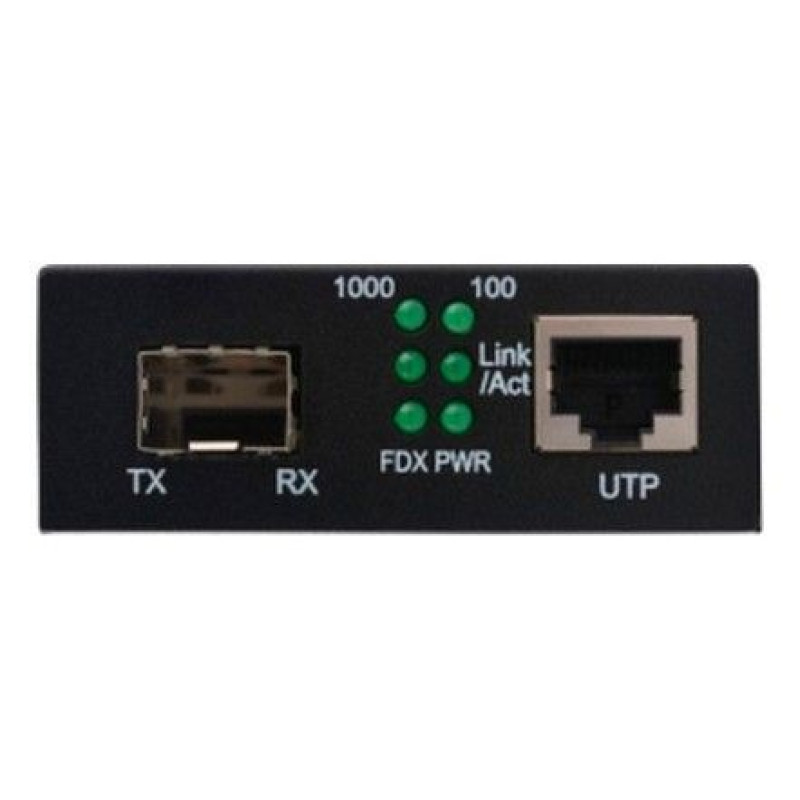

LFP вмикається та вимикається першим DIP-перемикачем на задній панелі. Інші перемикачі у цій модифікації не використовуються. SFP-модуль підтримує гарячу заміну, що полегшує обслуговування та зміну конфігурації. На передній панелі розташовані індикатори Power, TP Act, FX Act, FDX, 100 і 1000, за якими можна швидко перевірити живлення, активність портів, дуплексний режим і поточну швидкість.

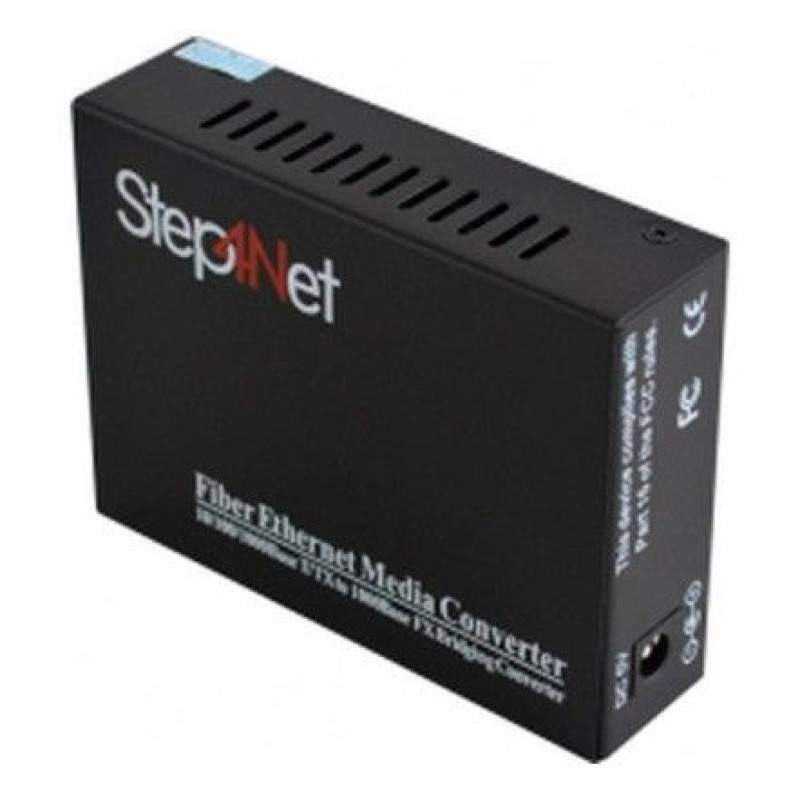

Пристрій побудований на чипсеті IP175, споживає менше 3 Вт і живиться від зовнішнього адаптера 5 В DC, 1 А. Компактний чорний корпус має розміри приблизно 94×70,5×26,5 мм та підходить для встановлення у приміщенні. Робоча температура становить від 0 до +50 °C, допустима вологість — 5–95% без конденсації. У комплект входять медіаконвертор, блок живлення та інструкція, але SFP-трансивер потрібно замовляти окремо.

Step4Net MC-SFP1000-FE/GE-LFP не передає живлення PoE і не має функцій керованого комутатора. Його головні переваги — гнучкий вибір оптики, підтримка 100/1000 Мбіт/с, LFP, гаряча заміна SFP та просте підключення без програмного налаштування.

Технічні характеристики

Основні параметри

• Бренд: Step4Net

• Модель: MC-SFP1000-FE/GE-LFP

• Тип пристрою: оптичний медіаконвертор

• Тип керування: некерований

• Призначення: перетворення мідного Ethernet на оптичний Ethernet

• Мережеві швидкості перетворення: 100/1000 Мбіт/с

• Підтримувані технології: Fast Ethernet, Gigabit Ethernet

• Чипсет: IP175

• Місце встановлення: приміщення

• Програмне налаштування: не потрібне

Мідний інтерфейс

• Кількість портів RJ‑45: 1

• Підтримувані швидкості RJ‑45: 10/100/1000 Мбіт/с

• Основні швидкості конвертації: 100/1000 Мбіт/с

• Дуплексний режим: Half Duplex, Full Duplex

• Автоматичне узгодження: підтримується

• Auto MDI/MDI-X: підтримується

• Рекомендований кабель: Cat 5, Cat 5e або Cat 6

• Максимальна довжина мідної лінії: до 100 м

Оптичний інтерфейс

• Кількість слотів SFP: 1

• SFP-модуль у комплекті: відсутній

• Тип SFP: змінний

• Гаряча заміна SFP: підтримується

• Підтримувані оптичні стандарти: 100BASE-FX, 1000BASE-X

• Номінальна швидкість SFP 100BASE-FX: 155 Мбіт/с

• Номінальна швидкість Gigabit SFP: 1,25 Гбіт/с

• Режим оптичного інтерфейсу: Full Duplex

• Тип оптичного роз’єму: залежить від SFP-модуля, SC або LC

• Тип волокна: одномодове або багатомодове

• Одномодове волокно: 9/125 мкм

• Багатомодове волокно: 50/125 або 62,5/125 мкм

• Довжини хвиль: 850, 1310, 1490 або 1550 нм залежно від SFP

• Підтримка WDM/BiDi: залежить від установленого SFP-модуля

Дальність оптичного з’єднання

• 100BASE-FX, багатомодове волокно: до 550 м або 2 км залежно від SFP

• 100BASE-FX, одномодове волокно: 20/40/60/80/100/120 км залежно від SFP

• 1000BASE-X, багатомодове волокно: до 550 м або 2 км залежно від SFP

• 1000BASE-X, одномодове волокно: 20/40/60/80 км залежно від SFP

• Фактична дальність: визначається характеристиками встановленого трансивера та оптичним бюджетом лінії

LFP та DIP-перемикачі

• LFP Link Fault Pass-through: підтримується

• Призначення LFP: передавання стану втрати зв’язку між оптичним і мідним портами

• Керування LFP: DIP-перемикач SW1

• SW1 ON: LFP увімкнено

• SW1 OFF: LFP вимкнено

• Перемикачі SW2, SW3, SW4: не використовуються у цій модифікації

Індикація

• Power/PWR: наявність живлення

• TP Act: активність мідного порту

• FX Act: активність оптичного порту

• FDX: повнодуплексний режим

• 100: швидкість 100 Мбіт/с

• 1000: швидкість 1000 Мбіт/с

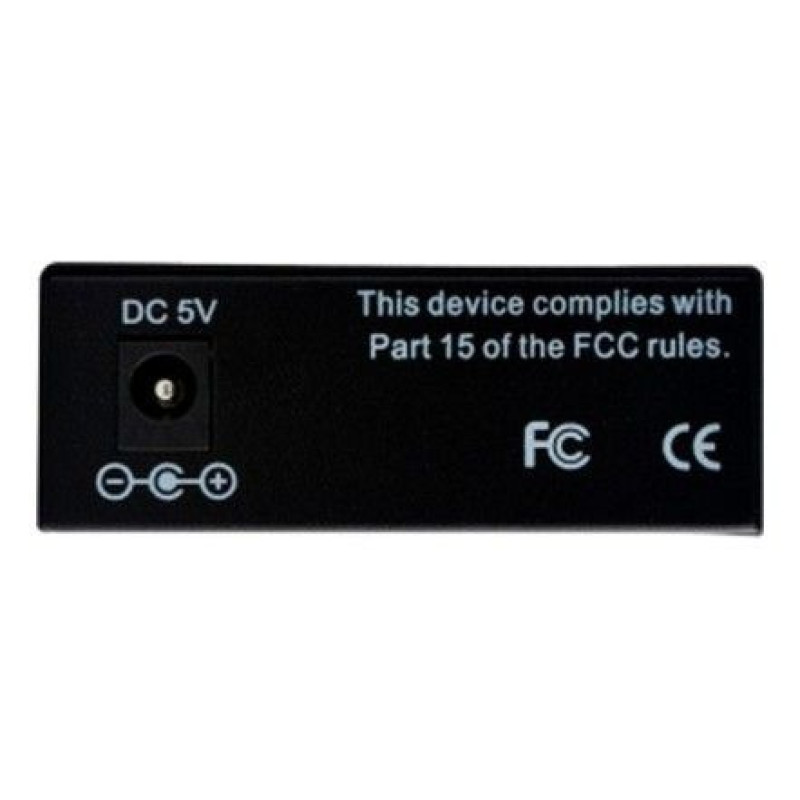

Живлення

• Тип живлення: зовнішній адаптер AC/DC

• Вхід адаптера: 175–260 В AC, 50 Гц

• Вихід адаптера: 5 В DC, 1 А

• Споживана потужність: менше 3 Вт

• Живлення PoE: не підтримується

• Передавання PoE: не підтримується

Умови експлуатації та конструкція

• Робоча температура: від 0 до +50 °C

• Температура зберігання: від –40 до +70 °C

• Допустима вологість: 5–95%, без конденсації

• Розміри: приблизно 94×70,5×26,5 мм

• Вага: приблизно 0,39 кг

• Колір: чорний

• Система охолодження: пасивна

• Заявлений час безвідмовної роботи MTBF: не менше 100 000 годин

• Сертифікації: CE, FCC, RoHS

• Країна виробництва: Китай

Комплектація

• Медіаконвертор Step4Net MC-SFP1000-FE/GE-LFP

• Зовнішній блок живлення 5 В DC

• Інструкція користувача

• SFP-модуль: не входить до комплекту
