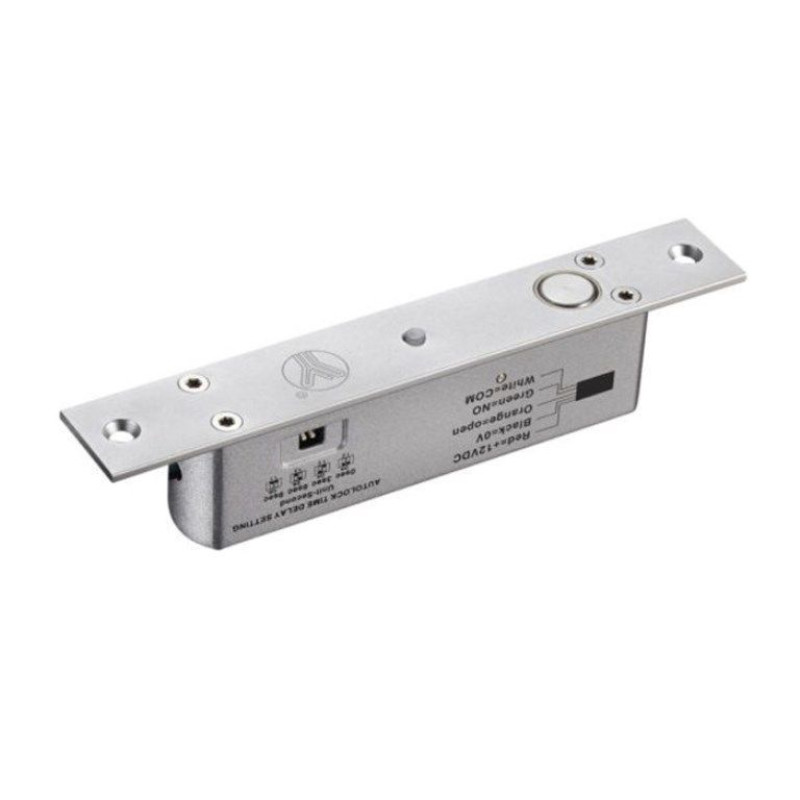

YB-200(LED) – врізний електроригельний замок для контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку) та датчиком стану дверей
Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і в двері. Підходить для металевих, пластикових, металопластикових, дерев'яних та скляних дверей.
Електроригельний замок - пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.
ЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-200(LED):
Під час закриття дверей вбудований в замок геркон реагує на магніт у планці у відповідь і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відкривається замок керуючим контактом.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК:
Замок ригельний використовується в автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-200(LED):
- Тип замку: електроригельний
- Тип установки: врізний
- Сила утримання: 1000 кг
- Виходи: NO/COM
- Без живлення: відкритий
- Живлення: 12V
- Споживання: 850мА (робоче) | 150мА (режим очікування)
розміри:
- замок: 190x30x39 мм
- планка у відповідь: 95x25x3 мм
- ригель: 16 мм (висувна частина), 13 мм (діаметр)
КОМПЛЕКТАЦІЯ:
- електроригельний замок
- планка у відповідь
- монтажний комплект
- Інструкція.
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-200(LED):
- Вирубайте нішу в дверній коробці/двері розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень із поверхнею
- *для встановлення замка в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
- Прикладіть накладку на замок і зафіксуйте шурупами
- Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
- Відповідно до інструкції підключення, приєднайте електроригельний замок YB-200(LED) до живлення та керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ:
Електроригельний замок YB-200(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, аудіодомофонами та відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
