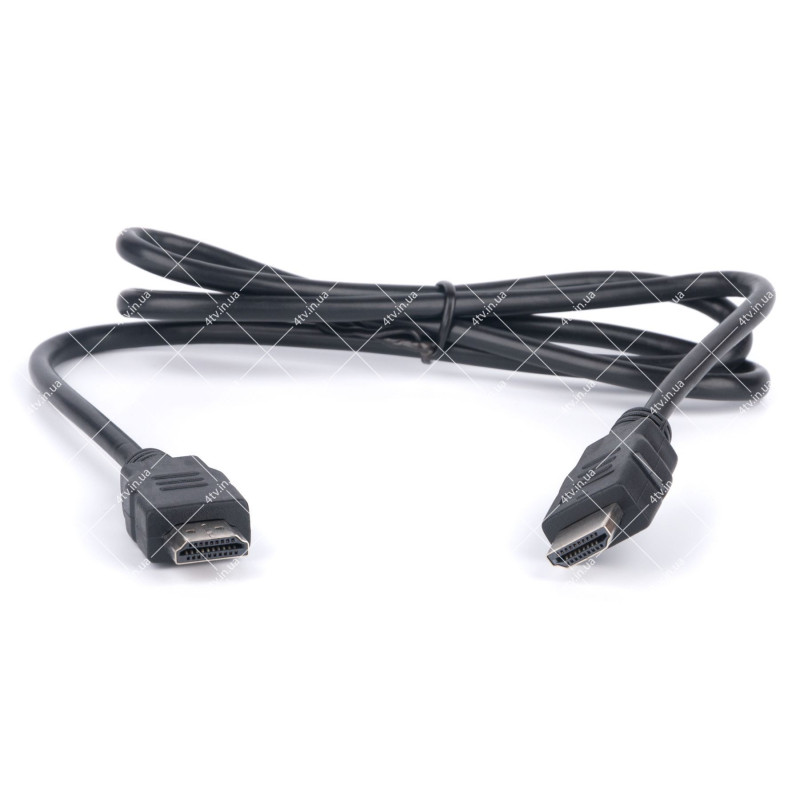

З'єднувальний кабель HDMI-HDMI довжиною 1.2м. призначений для передачі аудіо-відео сигналу в цифровому форматі.
High Definition Multimedia Interface ( HDMI ) – інтерфейс для мультимедіа високої чіткості, що дозволяє передавати цифрові відеодані високої роздільної здатності та багатоканальні цифрові аудіосигнали із захистом від копіювання.
HDMI має пропускну здатність у межах від 4,9 до 10,2 Гбіт/с
Характеристики (ver.1.3):
- Піднято частоту синхронізації з 165 до 340 МГц, що дозволяє збільшити пропускну здатність інтерфейсу по одному дроту з 4,95 Гбіт/с до 10,2 Гбіт/с.
- Додана підтримка «глибокого кольору» (deep color, 30-, 36-, 48-бітовий колір, 10, 12 або 16 біт на кожен компонент RGB) у високих роздільних здатностях, замість підтримки лише 24-бітного кольору попередньої версії.
- Підтримка стандарту кольору xvYCC.
- Реалізовано автоматичну синхронізацію відео- та аудіо-сигналу.
- Додано підтримку нових форматів стиснення без втрат багатоканального звуку Dolby TrueHD та DTS-HD Master Audio.
- Розроблено новий роз'єм mini-HDMI (Type C) для портативних пристроїв, таких як камери.
HDMI-кабель 1.2м складається з наступних частин:
- Зовнішня оболонка.
- Екрануюча оплетка із дротів з додатковою мідною неізольованою житловою для паяння.
- Екран із алюмінієвої фольги.
- Поліпропіленова оболонка.
- Екрановані кручені пари п'ятої категорії з хвильовим опором 100 Ом для сигналу синхронізації та сигналів даних. Екран кожної кручений пари має зовнішню ізоляцію та дріт для паяння (дренажний провідник).
- Неекранована кручена пара для сигналів SDA SCL.
- Провідники, що окремо йдуть, для живлення та керуючих сигналів.
